مجموعة قابس ثلاثية الاتجاهات لوصلات أحزمة السيارات

موضع الموصل هو نقطة البداية فقط

تقوم أسلاك أسلاك السيارات بتوصيل المكونات الكهربائية من خلال فروع الأسلاك والمحطات الطرفية وواجهات الموصلات المنظمة. أ 3-طريقة التوصيل الجمعية يوفر ثلاثة مواضع اتصال داخل مبيت واحد، مما يؤدي إلى إنشاء نقطة اتصال محددة بين الأجزاء المتوافقة. تعتمد وظيفتها داخل الحزام على تخطيط الدائرة ومواصفات الموصل المحدد.

لا يحدد عدد المواضع وحده ما إذا كان الرابط يناسب تطبيقًا معينًا. يقوم المهندسون أيضًا بمراجعة مكون التزاوج، ومقياس السلك، وتقييم الاتصال، وترتيب التركيب، والمساحة المتاحة. قد يختلف الموصلان بثلاثة مواضع في الأبعاد أو درجة الصوت أو الحدود الكهربائية أو نمط الإنهاء.

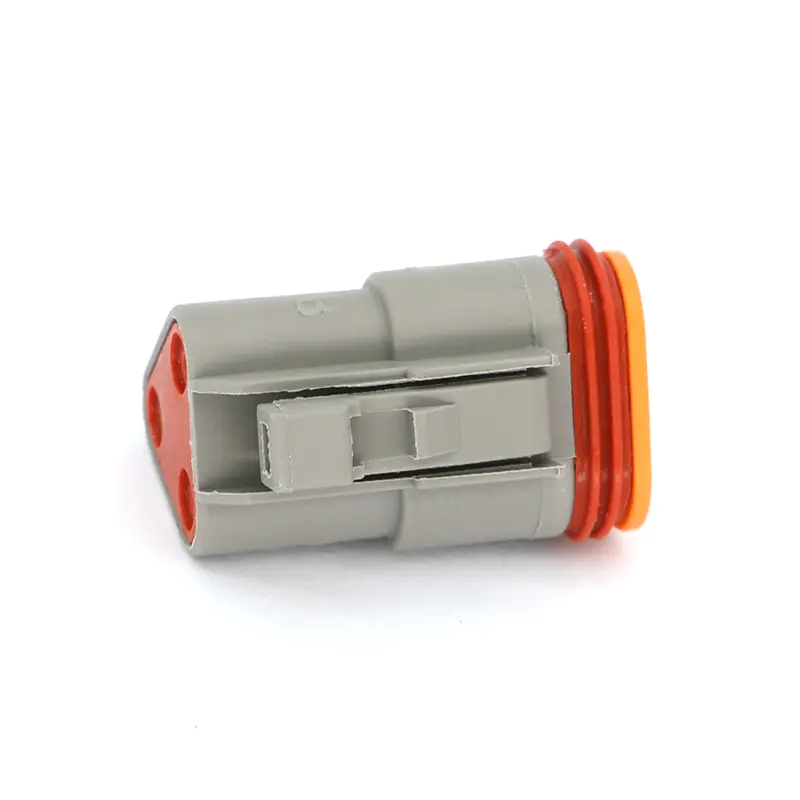

تشتمل مجموعة موصلات السيارات من Lizone على قابس أنثوي ثلاثي المواضع DT06-3S ومقبس ذكر ثلاثي المواضع DT04-3P. كلاهما مدرج في تطبيقات التوصيل من سلك إلى سلك، أو تركيب الكابل أو التثبيت الحر، وإنهاء التجعيد. تقدم تفاصيل النموذج هذه مثالاً مفيدًا لكيفية ارتباط اختيار الموصل بتخطيط الحزام.

تؤثر مكونات التزاوج على مساحة التثبيت

يبلغ قياس القابس DT06-3S 28.5 × 18 × 20 مم، بينما يبلغ حجم الوعاء DT04-3P 43.5 × 21 × 25 مم. كلاهما لهما خطوة مدرجة تبلغ 5.46 ملم وزاوية تركيب مستقيمة. يمكن أن يؤثر الاختلاف في الأبعاد الكلية على المساحة المطلوبة حول الاتصال المكتمل.

عند تحديد مجموعة توصيل ثلاثية الاتجاهات، يجب أن تحدد رسومات الحزام كلا نصفي التزاوج بدلاً من إظهار مكون جانب القابس فقط. وهذا يساعد فرق الإنتاج والشراء على التأكد من الأجزاء التي تنتمي معًا. كما أنه يمنح المصممين رؤية أوضح للمساحة التي يشغلها الزوج المتصل.

يتم إدراج كلا الطرازين كموصلات مثبتة على الكابل أو موصلات معلقة بحرية. وبالتالي فإن موضعها يرتبط مباشرة بمسار السلك والوصول المتاح للتزاوج أو الانفصال. يجب اعتبار موصل السيارة جزءًا من تخطيط الحزام، خاصة عندما تشترك عدة فروع أو مكونات قريبة في مساحة تركيب محدودة.

يجب أن تتطابق التقييمات الكهربائية مع النموذج المحدد

تسرد مواصفات DT06-3S وDT04-3P تصنيف تيار اتصال 13 أمبير وتصنيف جهد 250 فولت. نطاق الأسلاك المعلن هو 14-20 AWG، وكلاهما يستخدم إنهاء التجعيد. تنطبق هذه الأرقام على النماذج المدرجة ولا ينبغي افتراضها لكل موصل ثلاثي المواضع.

يجب اختيار مجموعة التوصيل ثلاثية الاتجاهات من خلال مقارنة تقييماتها الموثقة مع متطلبات الدائرة ومواصفات الأسلاك. يجب أيضًا أن تكون وصلة الطرف والموصل والتجعيد متوافقة. لا يشير عدد موضع الموصل إلى قدرته الكهربائية، لذا تظل بيانات النموذج الكاملة مهمة أثناء المراجعة الفنية.

تعريف المنتج يدعم هذه العملية. تسرد Lizone DT06-3S كـ LZ7033D-1.6-21 وDT04-3P كـ LZ7033D-1.6-11. يساعد تضمين رقم الطراز الكامل في مستندات الشراء وسجلات الأدوات على تمييز القابس عن الوعاء المطابق له وعن المنتجات الأخرى في نفس الفئة.

مميزات السكن والظروف البيئية

تحتوي الموصلات المدرجة على أغلفة من مادة البولي أميد، وآليات قفل متكاملة، وتصنيفات حماية الدخول IP68 وIP6K9K. نطاق درجة حرارة التشغيل المعلن عنها هو -55 درجة مئوية إلى 125 درجة مئوية. يمكن مراجعة هذه المواصفات وفقًا للشروط المتوقعة عند نقطة تثبيت الموصل.

تشكل ميزة القفل جزءًا من واجهة التزاوج. قد يكون موضعه وإمكانية الوصول إليه مهمًا عندما يكون الموصل بالقرب من دعامة أو حاوية أو فرع سلكي آخر. يجب أن يأخذ تخطيط الحزام في الاعتبار المساحة المادية اللازمة لتوصيل الأجزاء وفصلها أثناء التجميع أو الخدمة.

تصف تقييمات حماية الدخول منتج الموصل المحدد، وليس التثبيت الكامل للسرج تلقائيًا. تؤثر أيضًا أجزاء التزاوج والمحطات الطرفية وتفاصيل ختم الأسلاك حيثما ينطبق ذلك وظروف التجميع والتركيب على الاتصال النهائي. لهذا السبب، يجب تقييم مجموعة التوصيل ثلاثية الاتجاه المحددة كمكون واحد داخل النظام الكهربائي الأكبر.

تجعيد إنهاء وسجلات الإنتاج

يؤدي إنهاء التجعيد إلى توصيل جهات الاتصال بالأسلاك. بالنسبة إلى DT06-3S وDT04-3P، فإن نطاق الأسلاك المدرج هو 14-20 AWG. يجب أن تحدد وثائق الإنتاج مواصفات الطرف والأسلاك المختارة حتى تتمكن عملية التجميع من اتباع متطلبات تلك المكونات.

لا يحدد غلاف الموصل وحده ما إذا كان الإنهاء المكتمل مناسبًا أم لا. يجب أن تكون أدوات الطرف والموصل والتجعيد متوافقة. كما يساعد التحديد الواضح للأجزاء فرق الإنتاج على تتبع طراز الموصل الذي ينتمي إلى موقع معين للحزام.

بالنسبة لموصل السيارات المستخدم في تطبيق من سلك إلى سلك، يمكن للسجلات فصل عدد المواضع وجنس التزاوج ودرجة الصوت ونمط التركيب ونطاق الأسلاك ورقم المنتج. تصف هذه التفاصيل خصائص مختلفة. إن إبقائها متميزة يجعل من السهل مراجعة تغيير المكون أو تحديد جزء بديل.

تنظيم خيارات الموصل حسب المواصفات

قد تتضمن نطاقات الموصلات منتجات لها نفس عدد المواضع ولكن بأبعاد أو درجات أو نطاقات أسلاك أو تقييمات مختلفة. يوفر تنظيم مجموعة التوصيل ثلاثية الاتجاهات حسب السلسلة وتكوين التزاوج وأسلوب التثبيت والمواصفات الكهربائية معلومات أكثر فائدة من تجميع المنتجات حسب عدد المواضع وحده.

بالنسبة للموزعين ومصنعي الأدوات، يمكن لسجلات المنتجات المتسقة أن تدعم الشراء وتخطيط التجميع وتحديد قطع الغيار. توفر بيانات النموذج الكاملة مرجعًا مشتركًا لمراجعة ما إذا كان الموصل المقترح يتطابق مع التطبيق المقصود.

نظرًا لأن تخطيطات أسلاك السيارة تستخدم واجهات مكونات مختلفة وترتيبات فرعية، تظل مواصفات الموصل جزءًا من سجل تصميم الحزام. ال 3-طريقة التوصيل الجمعية يتم تعريفه ليس فقط من خلال مواقعه الثلاثة، ولكن من خلال نصف التزاوج، والأبعاد، ودرجة الصوت، والإنهاء، ونطاق الأسلاك، والتصنيفات، وخصائص التثبيت.
